Panel PCB siparişinde tasarım ve adet nasıl belirlenir?

Panel PCB yaptırmak ne zaman anlamlıdır?

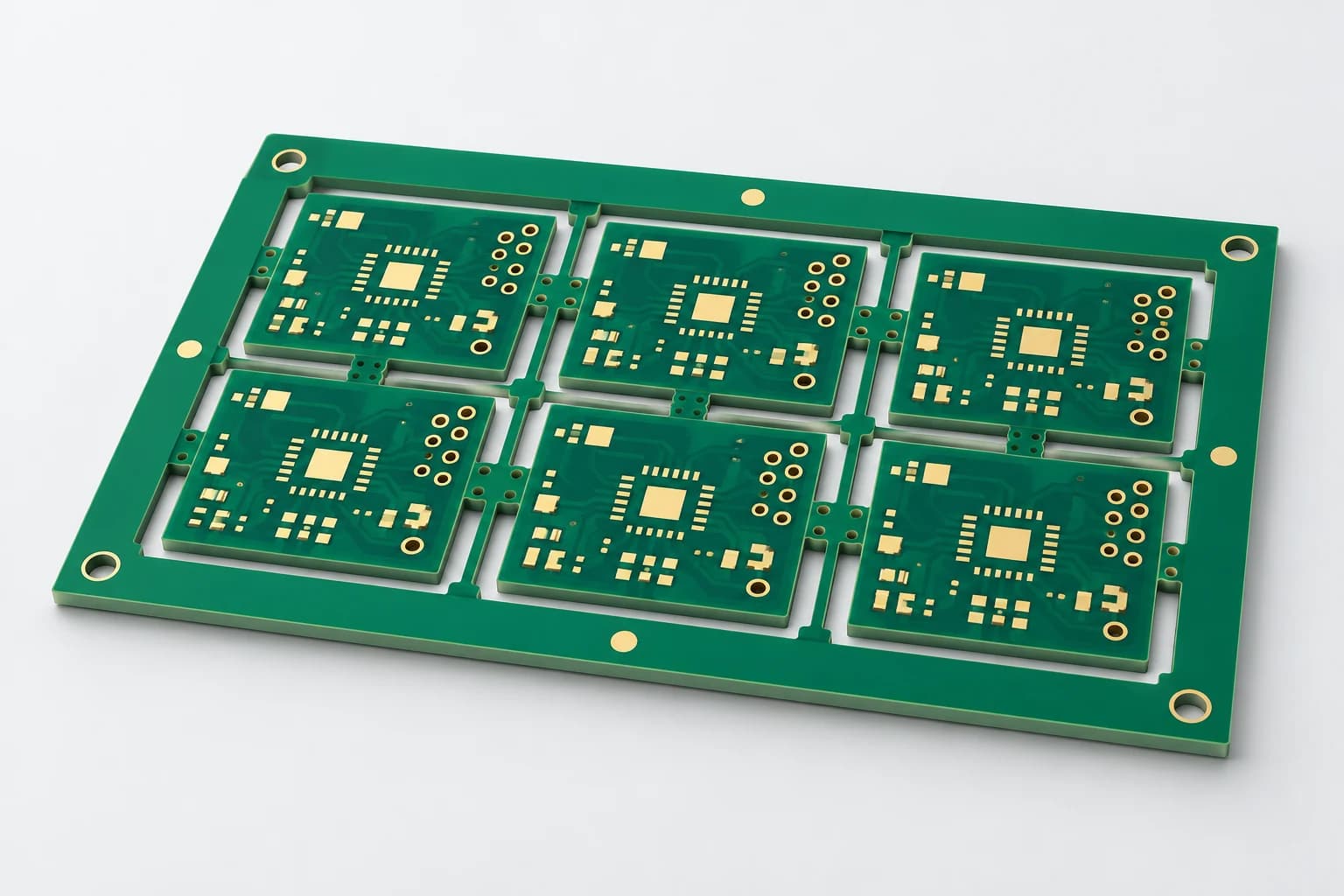

Küçük bir kartı makineye tek başına yerleştirmek güç olabilir. Panel, kartları taşıma şeritleriyle çevreleyerek veya birbirine bağlayarak ekipmanın tutabileceği bir yapı oluşturur.

Panel çiziminde kart yerleşimini ekipmanın çalışma biçimine göre düzenleyin. Kartı tutma, lehim pastası basma ve üretim sonunda ayırma aşamalarının birlikte düşünülmesi gerekir.

PCB bastırma kararında önce sonraki işlemi tanımlayın. Kartlar elle lehimlenecekse panelden beklediğiniz fayda ile otomatik dizgiye girecek kartlarda beklediğiniz fayda aynı olmayabilir. Kullanılacak makineye sığmayan veya ayırma sırasında bileşenlere yük bindiren bir panel, dosya üzerinde düzenli görünse de uygun olmayabilir. Kendi panelinizi çizmeden önce dizgi yapacak işletmeden kabul ettiği panel dış ölçüsünü, taşıma yönünü, destek ihtiyacını ve ayırma yöntemini isteyin.

Böylece yalnız boş PCB üretimine uygun bir düzen hazırlayıp sonraki aşamada yeniden panel tasarlamak zorunda kalmazsınız. Panelin maliyet etkisi de bu iş akışıyla birlikte değerlendirilmelidir.

Paneli siz mi, üretici mi hazırlamalı?

Müşteri panelinde, kartların konumunu ve aralarındaki bağlantıları siz hazırlarsınız. Üretici panelinde ise tek kart verisiyle istediğiniz dizilimi iletir, oluşturulan paneli onaylarsınız. JLCPCB panel hazırlama açıklaması, sipariş sırasında panel düzeninin belirlenmesini ve gerektiğinde düzenleme istenmesini anlatır.

Üreticiye panelin kullanılacağı montaj düzenini açıklayın. Tek kartın yönünü, dışarı taşan konektörleri, tutulmaması gereken kenarları ve teslimde kartların panel üzerinde kalıp kalmayacağını belirtin. Hazırlanan panel çizimini tek kart dosyanızla karşılaştırıp son yerleşimi onaylayın.

Kendi hazırladığınız paneli kesim ve bağlantı ayrıntılarıyla üretim incelemesine gönderin. Dosyadaki kesim yollarının nasıl yorumlandığını, bağlantıların korunacağını ve panel dış ölçüsünün doğru okunduğunu görün.

Teknik paket içindeki katmanların görevlerini Gerber, BOM ve CPL rehberinden kontrol edebilirsiniz. Tek kart revizyonuyla panel revizyonunu ilişkilendirmeniz, sonraki siparişte yanlış dosyanın kullanılmasını önler.

V-cut hangi kartlarda kullanılabilir?

V-cut, panelin üst ve alt yüzünde oluşturulan oluklarla kartların ayrılacağı hattı zayıflatır. JLCPCB'nin yayımladığı uygulamada hat düz olmalı ve panel boyunca kesintisiz ilerlemelidir.

Kesim çizgisini panel boyunca takip edin; geçtiği kartları ve taşıma şeritlerini birlikte kontrol edin. JLCPCB V-cut kılavuzu.

Kart kenarından dışarı taşan bir konektör varsa yalnız bakırın kesimden uzaklığına bakmayın. Ayırma ekipmanının bileşen gövdesine erişip erişmediğini ve ayırma yükünün lehim bağlantılarına aktarılıp aktarılmadığını da değerlendirin. Kasa yuvasına oturan kenarlarda kesim sonrası ölçüyü ve gerekli kenar düzeltmesini tarif edin.

Bir V-cut çizgisi başka kartın kullanılacak alanından geçiyorsa yerleşimi değiştirmeniz gerekir. Alternatif olarak uygun bölgelerde frezeleme düşünülebilir. Karma kesim isteniyorsa hangi bölümün oluk, hangi bölümün freze olduğunu çizimde açıkça ayırın ve uygulanabilirliğini onaylatın.

Mouse bites ve bağlantı kulakları nasıl yerleştirilir?

Tab routing yönteminde kart çevresi frezelenir; kartı panelde tutmak için belirli bölgelerde bağlantı kulakları bırakılır. Bu kulaklardaki delik dizilerine mouse bites denir. Dairesel, kavisli veya girintili dış hatlarda kullanılabilir; fakat delikler, kartın her kenarına rastgele dağıtılmamalıdır.

Kulakları, panelin taşınırken dönmesini ve esnemesini sınırlayacak şekilde değerlendirin. Büyük veya ağır bileşenlerin etkisini, montaj sırasını ve destek aparatlarını hesaba katın.

JLCPCB kılavuzu da bağlantı sayısının kart boyutuna ve bileşen ağırlığına göre ayarlanmasını ister. Kulak sayısını ve yerlerini montaj ekibiyle panelin ağırlık dağılımına göre belirleyin. JLCPCB mouse bites kılavuzu.

Via, iletken yol veya hassas bir mekanik temas yüzeyi bulunan kenara kulak koymak, ayırma sonrasındaki kullanılabilir alanı etkileyebilir. Kart kutuya dar toleransla oturacaksa kulak kalıntısını son dış ölçünün dışında düşünmeyin.

Gerekli kenar düzeltmesini ve bunu kimin yapacağını siparişten önce kararlaştırın. Ayırma yöntemini ilk kez kullanıyorsanız gerçek panel üzerinde üretim denemesi planlamak anlamlıdır.

Panel tasarımında hangi ölçüler kontrol edilmeli?

Aşağıdaki tabloda her ölçünün ait olduğu üretim süreci belirtilmiştir. Panel çiziminizi ilgili satırlarla karşılaştırın ve sipariş vereceğiniz sürecin sınırlarını esas alın.

Kontrol noktası	Belgede verilen değer	Uygulama kapsamı
V-cut panel dış ölçüsü	En az 70 × 70 mm; iki yönde kesimde en çok 475 × 475 mm	JLCPCB V-cut kılavuzu
V-cut için kart kalınlığı	En az 0,6 mm; 0,4 mm desteklenmez	JLCPCB V-cut kılavuzu; kesim seçimini kalınlıkla birlikte kontrol edin
Bakırın V-cut hattına uzaklığı	En az 0,4 mm	JLCPCB; kesimin merkez çizgisinden ölçülür
V-cut sonrası dış ölçü toleransı	±0,4 mm	JLCPCB; hassas mekanik geçmede ayrıca değerlendirilir
Delikli kulak için delik çapı	Önerilen 0,60 mm	JLCPCB mouse bites kılavuzundaki başlangıç ölçüsü
Frezelenen kartlar arasındaki boşluk	1,6 mm; yardım sayfasında varsayılan 2 mm	PCBWay tab routing açıklaması
Fiducial ve lehim maskesi açıklığı	1,0 mm işaret; 1,7 mm açıklık	PCBWay'nin dizgi paneli örneği

Kaynaklar: JLCPCB V-cut, JLCPCB mouse bites, PCBWay kesim yöntemi, PCBWay dizgi paneli. Erişim: 10 Ekim 2026.

Kartlar arasındaki boşluk ile bakırın kesime uzaklığı farklı ölçülerdir. İlki frezenin çalışacağı veya kesimin düzenleneceği alanı, ikincisi iletkenlerin korunmasını anlatır. Çizimde her ikisine de ayrı ölçülendirme ekleyin. Ölçüyü dış hattan mı, delik kenarından mı, merkez çizgisinden mi aldığınızı çizimde belirtin.

Pratik başlangıç kuralı: JLCPCB V-cut taslağında kartı en az 0,6 mm kalınlıkta seçin ve bakırı kesim merkezinden en az 0,4 mm uzak tutun. Düz kesim çizgilerini panelin başından sonuna kadar devam ettirin.

PCBWay tab routing taslağında varsayılan 2 mm kart aralığıyla başlayabilirsiniz. Siparişte kullanılacak freze boşluğunu onayladıktan sonra paneldeki kartları ve SMD stencil verisini birlikte sabitleyin.

Taşıma şeridi, fiducial ve takım delikleri gerekli mi?

Taşıma şeridi, panelin makinede tutulabildiği kenar alanıdır. Fiducial optik konum referansı, takım deliği ise uygun ekipmanda mekanik konumlandırma için kullanılır. Montaj deliklerini ve üretim takım deliklerini çizimde ayrı tanımlayın.

Şeritlerin genişliğini dizgi hattıyla belirleyin. Optik işareti taşıma rayının örteceği yere veya bileşen gölgesine yerleştirmeyin.

JLCPCB V-cut kılavuzu, kenar dışına taşan bileşenler için taşıma şeridinde uygun boşaltma yapılmasını ele alır. PCBWay panel belgesi de fiducial ve montaj deliklerini ayrı başlıklarla açıklar.

Üretim panelini onaylayan kişi, yalnız üst yüzü görmemelidir. Alt yüzdeki yüksek bileşenler, destek pimleri ve ikinci yüz baskı düzeni de panelin kullanılabilirliğini etkiler. Bu bilgiler boş PCB çiziminde görünmüyorsa montajı yapacak ekiple ayrıca paylaşın.

X-out kart nedir, kabul etmek neyi değiştirir?

X-out, panelde uygun bulunmadığı işaretlenen kart konumudur. Panelin tamamının kullanılmaz olduğu anlamına gelmez; sağlam konumlar kullanılabilir.

Bununla birlikte dizgi hattı, işaretlenen konumu tanıyıp o kartın işlenmesini engelleyebilmelidir. Bu imkânın varlığını montaj ekibinden doğrulayın.

PCBWay'nin yardım sayfası, X-out kabul edilen siparişlerde sağlam kart ihtiyacını karşılamak için ek üretim ve birlikte sevkiyat yaklaşımını açıklar. Reddedilen seçenekte ise paneldeki bütün kartların uygun olmasını öngörür.

Siparişte X-out seçimini ve sağlam kart teslim koşulunu birlikte kaydedin. PCBWay X-out açıklaması.

Kararı yalnız üretim bedeline göre vermeyin. İşaretleme yöntemi, dizgi programının atlama özelliği ve sağlam kartların farklı panellere dağılmasının iş akışına etkisi önemlidir. Gerekli sağlam kart adedini ve telafi koşulunu yazılı kayda bağlayın.

Panel adedi ve tek PCB adedi nasıl hesaplanır?

Temsili bir adet hesabında, her panelde 6 kart konumu ve siparişte 10 panel olsun. Toplam nominal kapasite 6 × 10 = 60 tek PCB'dir. Bu hesap paneldeki nominal konum sayısını verir. Hatalı konum varsa kullanılabilir sayı ayrıca hesaplanır; ek teslimat politikası da sonucu etkileyebilir.

Sipariş kaydında panel adedini, panel başına konumu ve gerekli sağlam tek PCB sayısını ayrı yazın. Üreticinin adet alanının panel mi, tek kart mı istediğini seçilen sipariş biçiminde doğrulayın. Birimlerin açık olmadığı bir fiyatı başka bir fiyatla karşılaştırmayın.

Mal kabulünde de yalnız koli içindeki panel sayısını saymak yeterli olmayabilir. Onaylı panel çizimine göre işaretli konumları kaydedin ve kullanılabilir kartları sipariş ihtiyacıyla karşılaştırın. Böylece satın alma ile üretim ekibi aynı sayıyı izler.

Panel çizimine okunabilir bir konumlandırma sistemi eklemek mal kabulü kolaylaştırır. X-out bildirimindeki konumu bu çizim üzerinden kaydedin; aynı paneli kullanan satın alma, depo ve dizgi ekibi ortak kayıt tutsun.

Kısmi paneller teslim ediliyorsa bunları üretime ayrı kayıtla verin. Dizgiye girecek sağlam konumları belirleyin ve kullanılan programın bu yerleşime karşılık geldiğini montaj öncesinde kontrol edin.

Panel için SMD stencil dosyası nasıl hazırlanır?

SMD stencil, kullanılacak paneldeki kart konumlarıyla eşleşmelidir. Tek kartın devresi değişmese bile paneldeki yön veya aralık değişirse mevcut şablonun uygunluğu yeniden kontrol edilir. Lehim pastası katmanını lehim maskesi katmanıyla karıştırmayın; farklı amaçları vardır.

Önce panel düzenini kapatın, ardından ilgili yüzün pasta katmanını ve panel dış hattını aynı revizyondan paylaşın. Üretici paneli düzenlediyse stencil ve aparatları son onaylı üretim paneli verisinden hazırlayın.

Glodely'nin SMD stencil hizmet sayfası da panel dış hattını ve yüz bilgisini ister. Çerçevenin dış ölçüsüyle baskı alanını ayırmak için SMD stencil seçim rehberini kullanabilirsiniz.

Glodely'den panel PCB siparişi nasıl verilir?

Glodely, Türkiye'deki mühendislere PCB ve SMD stencil'i KDV ve gümrük dahil TL fiyatla, Türkiye'den faturalandırarak teslim eden, Ankara merkezli Gloyd Teknoloji A.Ş.'nin platformudur.

Glodely'nin PCB hizmetinde tek kart, müşteri paneli ve üretici paneli seçenekleri bulunur. PCB fiyatını hesaplama adımında dosyanızı yükleyip panel seçeneğini belirleyin. Yapılandırıcıda bulunmayan panel gereksinimleri için siparişten önce Glodely destek ile görüşün.

Bağımsız şablon için SMD stencil yapılandırıcısını kullanabilirsiniz. Türkiye içi kargo ödeme adımında ayrıca eklenir. Bugün Glodely'de PCB ve SMD stencil siparişi verebilirsiniz.

Glodely bağımsız bir e-tedarik platformudur; hiçbir üreticinin bayisi ya da temsilcisi değildir. Yazılarda geçen marka adları sahiplerine aittir.

Sık sorulan sorular

V-cut ile kartlar arasında boşluk bırakmalı mıyım?

Bu, panel düzenine ve seçilen üreticinin kesim kuralına bağlıdır. Frezeleme için ayrılan boşluğu V-cut için otomatik kullanmayın; panel çiziminin kesim yöntemiyle birlikte onaylanmasını isteyin.

Mouse bites kart kenarını tamamen düzgün bırakır mı?

Ayırma sonrasında kulak bölgesinde pürüz kalabilir. Kasa veya mekanik yuva ile temas eden kenarlarda son ölçüyü ve gerekli düzeltme işlemini önceden tanımlayın.

X-out kabul edersem daha az sağlam PCB mi alırım?

Gerekli sağlam PCB adedini ve X-out konumların nasıl telafi edileceğini siparişte yazılı belirleyin. Mal kabulünde işaretli konumları onaylı panel çizimi üzerinden kaydedin.

Eski SMD stencil yeni panelde kullanılabilir mi?

Yeni panelin pasta katmanını eski SMD stencil verisiyle üst üste karşılaştırın. Açıklıklar, kart yönleri, konumlar ve baskı düzeni eşleşiyorsa mevcut şablonun fiziksel durumunu da kontrol ederek kullanabilirsiniz.
