BOM bileşen eşleştirme: doğru parça ve muadil seçimi

BOM'da hangi bilgiler bulunmalı?

BOM, kart üzerindeki bileşenlerin malzeme listesidir. Gerber kartın üretim geometrisini, CPL ise dizgi konumlarını tarif eder. Dosyaların ilişkisini Gerber, BOM ve CPL rehberinde inceleyebilirsiniz.

BOM'u tahmin yürütmeden sipariş verilebilecek şekilde hazırlayın. Yalnızca “10 kΩ direnç” veya “3,3 V regülatör” yazmak, farklı özelliklere sahip birçok ürünü açık bırakır.

Alan	Ne yazılmalı?
Referans	R1, R2 veya U3 gibi kart üzerindeki konumlar
Üretici	Parçayı üreten firmanın adı
Tam MPN	Üreticinin sipariş verilebilir parça numarası
Değer ve sınırlar	Direnç/kapasitans, tolerans, gerilim veya güç
Paket ve footprint	Gövde tipi ve karttaki lehim alanı karşılığı
Kart başına adet	O satırın tek kartta kullanılan miktarı
Dizgi durumu	Takılacak veya DNP: bu sürümde takılmayacak
Alternatif ve onay	Kabul edilen tam parça numaraları ve onay kaydı

Distribütör stok kodunu ayrı sütuna yazın. Bir satış platformunun kodu, üretici parça numarasının yerine geçmez. Tedarik kanalı değiştiğinde parçanın kimliği, tam MPN üzerinden korunmalıdır.

Parça numarasının sonundaki harfler önemli mi?

Evet. Aynı ürün ailesindeki son ekler; paket, çalışma sınıfı veya teslim biçimi gibi farklılıkları gösterebilir. Son eki silerek yapılan eşleştirme, doğru işlevi sağlayan fakat karta oturmayan bir parça seçilmesine yol açabilir.

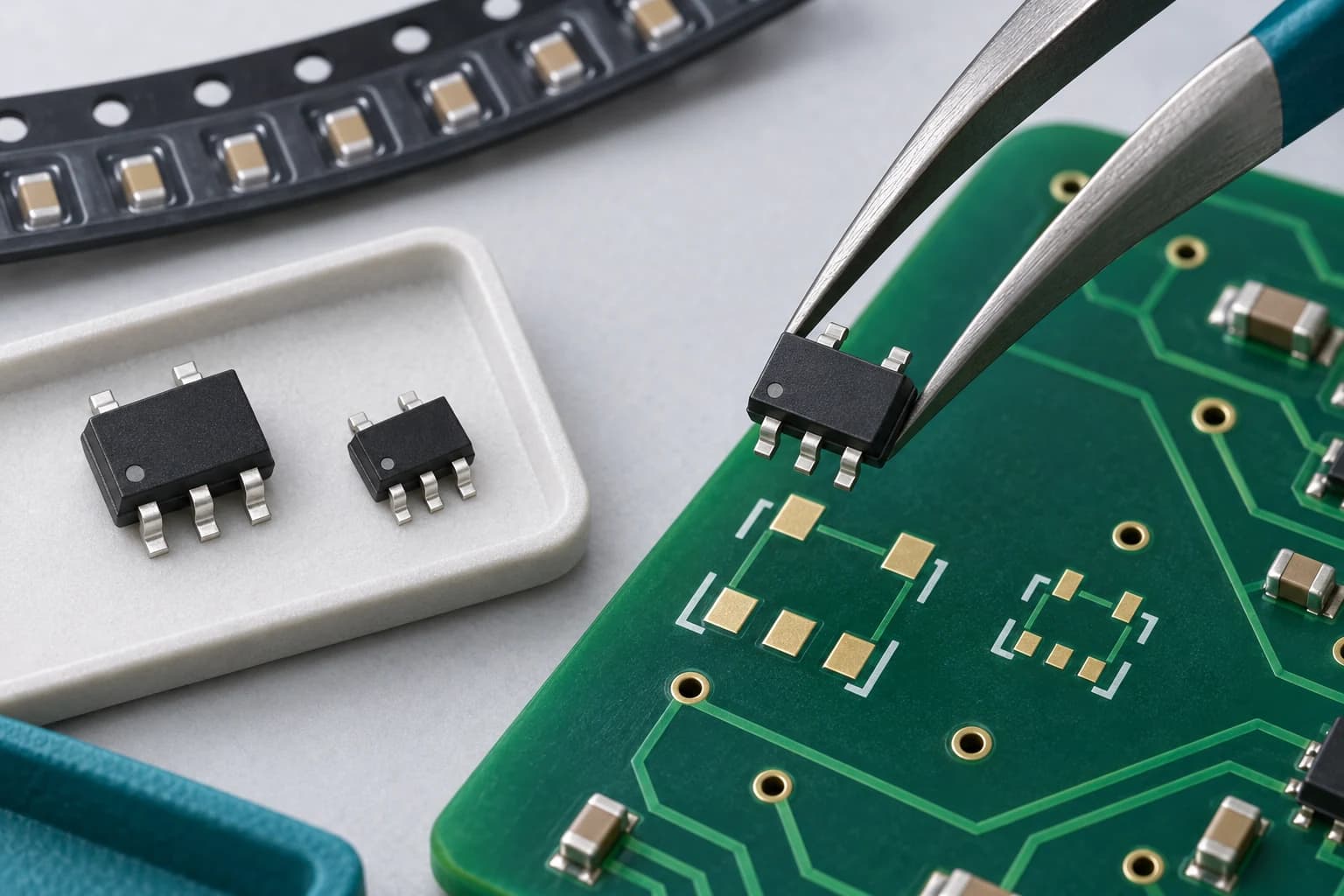

Texas Instruments'ın SN74LVC1G17 ailesindeki iki gerçek sipariş kodunu karşılaştıralım. Aşağıdaki rakamlar piyasa tahmini değil, üreticinin veri sayfasındaki nominal gövde ölçüleridir; bacaklar ölçüye dâhil değildir.

Sipariş kodu	Paket	Bacak sayısı	Nominal gövde
SN74LVC1G17DBVR	SOT-23, DBV	5	2,9 × 1,6 mm
SN74LVC1G17DCKR	SC70, DCK	5	2,0 × 1,25 mm

İki ürün de aynı mantık işlevi ailesindedir, ancak paketleri farklıdır. DBV için çizilmiş kartı DCK seçimiyle üretime göndermek, mekanik uyumluluk sorununa yol açabilir. TI veri sayfası, paket tablosu.

Tam kodların paket karşılıkları, TI DBVR ürün sayfasında ve TI DCKR ürün sayfasında ayrıca doğrulanabilir.

Bu örneğin satın alma karşılığı basittir: aile adıyla yetinmeyin. Paket çizimini kartın lehim alanıyla karşılaştırın; bacakların numarası ve işlevlerini de veri sayfasından kontrol edin.

Aynı değerli parçalar gerçekten muadil midir?

Bir dirençte değer kadar tolerans, güç ve sıcaklık davranışı da önemlidir. Bir regülatörde çıkış geriliminin eşit olması; bacak diziliminin, giriş aralığının veya gerekli çevre bileşenlerinin aynı olduğu anlamına gelmez.

Kapasitörlerde nominal değere özellikle dikkat edin. Murata, X5R ve X7R gibi yüksek dielektrikli seramik kapasitörlerin etkin kapasitesinin uygulanan DC gerilimle azalabileceğini açıklar. Murata teknik açıklaması.

Bu nedenle iki farklı 10 µF parçayı yalnız etiketteki değere göre eşdeğer saymayın. Devrenin çalışma geriliminde kalan kapasiteyi ve sıcaklık koşullarını, ilgili parça eğrileri üzerinden değerlendirin.

Gerilim veya güç sınırının altında güvenli çalışma payı bırakılması “derating” olarak adlandırılır. Her ürüne otomatik bir yüzde uygulamayın; tasarım gereksinimini ve üreticinin tavsiyelerini esas alın.

“Absolute maximum”, yani mutlak üst sınır, sürekli çalışma hedefi değildir. TI'nin örnek veri sayfası da normal işlevin önerilen çalışma koşulları üzerinden değerlendirilmesi gerektiğini belirtir. TI çalışma sınırları.

Stokta görünmesi üretime hazır olduğu anlamına gelir mi?

Stok kontrolünü sipariş adediyle birlikte yapın. Kart başına üç bileşen kullanılan 100 kartlık iş, o satır için 300 parça gerektirir. Dizgi hazırlığı için talep edilen ek miktarı ayrıca teyit edin; otomatik fire oranı varsaymayın.

Minimum sipariş miktarı, satın alma katı ve makaralı teslim koşulları ihtiyacınızdan fazla malzeme alınmasına neden olabilir. Fazla parçanın kime ait olacağını ve sonraki siparişte kullanılıp kullanılamayacağını önceden kararlaştırın.

Üreticinin yaşam döngüsü bilgisini de okuyun. TI, “NRND” durumunu mevcut tasarımlar için bulunabilen fakat yeni tasarımlar için önerilmeyen ürün olarak tanımlar. “Obsolete” ise üretimin sona erdiğini belirtir. TI yaşam döngüsü açıklaması.

Stok ve yaşam döngüsü iki farklı kontroldür. Sonraki üretim partilerinin tedarik planını da değerlendirin ve kontrol tarihini BOM kaydına ekleyin.

Alternatif bileşen nasıl onaylanmalı?

Önerilen alternatif için eski ve yeni tam MPN'yi yan yana kaydedin. Değişen özellikleri, etkilenen kart konumlarını, test ihtiyacını ve maliyet/teslim farkını gösterin. Teknik uygunluğu tasarımdan sorumlu kişi değerlendirmelidir.

Onaylanan değişikliği yeni BOM revizyonuna işleyin. Paket veya yön bilgisi etkileniyorsa CPL ve montaj çizimini de güncelleyin. Satın alma listesiyle üretime gönderilen dosyaların aynı sürüme ait olduğundan emin olun.

Tedarik kanalını ayrıca doğrulayın. TI, yetkili kaynaklar dışında alınan ürünlerin sahte veya güvenilmez olabileceğini bildirir. Satıcının yetkisini üretici üzerinden kontrol edin. TI sahte ürün uyarısı.

Sipariş kaydı, üretici etiketi ve mevcut parti bilgilerini saklayın. Bu kayıtlar, bir sorun çıktığında hangi parçanın hangi üretim partisinde kullanıldığını takip etmeyi kolaylaştırır.

Sık sorulan sorular

MPN ile tedarikçi stok kodu aynı şey mi?

Hayır. MPN üreticinin parça numarasıdır; stok kodu satıcının kendi tanımıdır. İkisini ayrı alanlarda tutun ve eşleştirmenin tam MPN üzerinden yapıldığını kontrol edin.

Daha yüksek gerilimli kapasitör doğrudan muadil olur mu?

Yalnız bu bilgiyle karar verilmez. Paket, tolerans, sıcaklık sınıfı ve çalışma gerilimindeki etkin kapasite de karşılaştırılmalıdır. Tasarım sorumlusunun onayını alın.

Stok yoksa üretici parçayı kendisi değiştirebilir mi?

Alternatif kullanımı, siparişteki yazılı onay kuralına bağlı olmalıdır. Önceden onaylı alternatif listeniz yoksa önerilen değişiklik değerlendirilmeden üretime geçilmemesini açıkça belirtin.

BOM onayı üretim kontrolünün tamamlandığı anlamına gelir mi?

Hayır. Yerleşim, yön ve dosya sürümleri ayrıca kontrol edilir. Üretime geçmeden önce dizgi öncesi kontrol listesini kullanın.
