PCB stencil fiyatını ne belirler? Ölçü, çerçeve ve yüz seçimi

PCB stencil ne işe yarar?

PCB stencil, lehim pastasını baskı devre kartındaki bağlantı alanlarına uygulamak için kullanılan delikli metal şablondur. SMD stencil, SMT stencil veya SMD elek adlarıyla da karşılaşabilirsiniz. Şablon üzerindeki açıklıklar kartın lehim pastası katmanından hazırlanır.

Siparişte amaç, seçtiğiniz baskı düzenine ve kartın güncel tasarımına uyan bir şablon almaktır. Bu nedenle fiyat isterken yalnız PCB'nin en ve boyunu yazmak çoğu zaman yeterli olmaz.

Çerçeveli mi çerçevesiz mi seçilmeli?

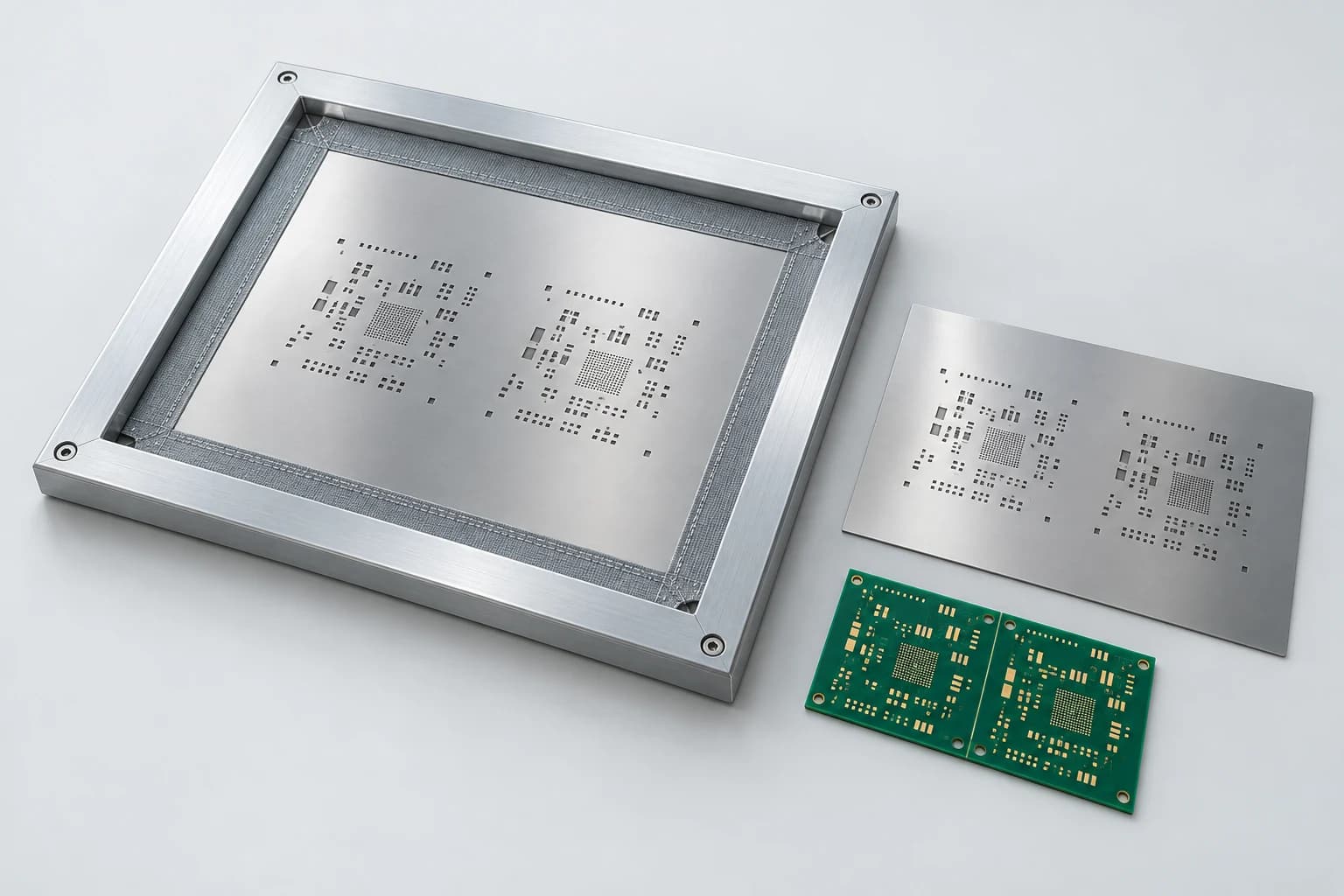

Çerçeveli üründe metal folyo kalıcı bir çerçeveye gerilidir. Çerçevesiz ürünlerde ise kullanım yöntemine uygun sabitleme veya germe düzeni gerekir. Çerçevesiz folyolar yeniden kullanılabilir germe sistemleriyle de kullanılır; bu yüzden çerçevesiz seçeneği yalnızca elle baskıyla sınırlamak doğru olmaz.

Satın alma kararını mevcut ekipmanınızdan başlayarak verin. Makineniz hangi dış ölçüyü ve bağlantı düzenini kabul ediyor? Uyumlu germe sisteminiz var mı? Yeni bir aparat gerekecekse onun bedelini de karşılaştırmaya katın. Yalnız şablon fiyatına bakmak, ilk kurulumun gerçek maliyetini gizleyebilir.

Dış ölçü ile baskı alanı neden farklıdır?

Çerçevenin dış ölçüsü makineye yerleşimi, kullanılabilir alan ise tasarımın şablona sığıp sığmayacağını gösterir. Örneğin Glodely'deki en küçük çerçeveli levha 400 × 300 mm'dir ve kullanım alanı 240 × 140 mm'dir. Bütün ölçüler üretim kabiliyetleri sayfasında yazılıdır.

Bu örnekte 250 × 150 mm bir panel, çerçevenin dış ölçülerinden küçük olsa da kullanım alanına sığmaz; daha büyük bir çerçeve ya da çerçevesiz bir levha gerekir. Fiyat isterken tek kart ölçüsüyle birlikte üretilecek panelin ölçüsünü ve yerleşimini de paylaşın. Çerçeve ölçüsünü, baskı alanını ve panel ölçüsünü aynı bilgi gibi değerlendirmeyin.

Kalınlık fiyatı değiştirir mi?

Kalınlık, açıklıklardan geçecek lehim pastası miktarını belirler; kartın en küçük açıklıklarına ve bileşenlerin bağlantı aralıklarına göre seçilir. Bazı üreticiler belirli kalınlıkları standart, diğerlerini ek ücretli sunar. Bu yüzden iki fiyatı karşılaştırırken hangi kalınlığın esas alındığını sorun; bir satıcının standart seçeneğini diğerinin özel işlemiyle karşılaştırmak, fiyat farkını yanlış yorumlamanıza yol açabilir.

Glodely'de folyo kalınlığını 0,10, 0,12, 0,13, 0,15, 0,18 ya da 0,20 mm olarak seçebilirsiniz; bu seçenekler fiyatı değiştirmez. «Standart» seçerseniz kalınlık üretimde tasarımınıza göre belirlenir.

İki stencil fiyatını nasıl karşılaştırırsınız?

Kontrol edilecek bilgi	Karşılaştırırken bakılacak nokta
Dosya ve revizyon	İki fiyat da aynı güncel tasarıma dayanmalı.
Kart ve panel	Tek kart ile üretim paneli ayırt edilmeli.
Çerçeve ve ölçüler	Dış ölçü, kullanılabilir alan ve makine uyumu açık olmalı.
Kalınlık ve işlemler	Aynı kalınlık ve aynı ilave işlemler esas alınmalı.
Baskı yüzü ve adet	Üst ve alt yüz için istenen şablonlar ve adetleri belirtilmeli.
Teslim kapsamı	Taşıma, varsa ithalat işlemleri ve vergi kapsamı aynı temelde karşılaştırılmalı.

Özellikle yurt dışından alınan fiyatlarda üretim bedeli ile adresinize teslim bedelini ayrı okuyun. Satıcıdan hangi giderlerin dahil olduğunu yazılı olarak belirtmesini isteyin. KDV hariç tutarı KDV dahil başka bir tutarla doğrudan karşılaştırmayın.

Teknik özellikler ve teslim kapsamı eşitlendiğinde geriye fiyat, teslim tarihi ve sipariş sonrası destek gibi karşılaştırılabilir farklar kalır. Daha ayrıntılı yöntem için PCB fiyatlarını karşılaştırma rehberine bakabilirsiniz.

Sipariş dosyasını hazırlarken

Lehim pastası katmanlarını, kart sınırını ve varsa panel yerleşimini aynı revizyondan gönderin. Üst ve alt yüzleri açıkça adlandırın; ölçü birimini ve istenen stencil adedini belirtin. Dosya adında yalnız «son» veya «yeni» yerine izlenebilir bir revizyon kullanın.

PCB paneli sonradan değiştiyse eski stencil dosyasının hâlâ uygun olduğunu varsaymayın. Kartların panel içindeki konumu değiştiğinde aynı devre tasarımı için bile farklı şablon gerekebilir. Dosya türlerini ayırt etmek için Gerber, BOM ve CPL rehberini inceleyebilirsiniz.

Glodely'de Gerber paketinizi yükleyip çerçeve, ölçü ve yüzü seçtiğinizde stencil fiyatını hemen görürsünüz; açıklıklar paketinizdeki lehim pastası katmanından okunur. Fiyat KDV, gümrük ve ithalat giderleri dahil Türk lirası olarak gösterilir. Stencil'i bağımsız sipariş edebilir ya da PCB siparişinize ekleyebilirsiniz: stencil fiyatını hesaplayın.

Sık sorulan sorular

PCB ölçüsü kadar stencil seçmek yeterli mi?

Yalnız kart ölçüsüyle karar vermeyin. Panel yerleşimi, sabitleme yöntemi ve makinenin ihtiyaç duyduğu çalışma alanı da kontrol edilmelidir. Levhanın dış ölçüsü ile kullanılabilir baskı alanını ayrı okuyun.

Her PCB siparişinde yeni stencil gerekir mi?

Aynı tasarım, panel düzeni ve baskı koşulları korunuyorsa mevcut stencil yeniden değerlendirilebilir. Yeniden kullanımdan önce revizyon uyumu ve şablonun fiziksel durumu kontrol edilmelidir.

Tek bir stencil fiyatı neden verilmiyor?

Çerçeve, ölçü, yüz ve teslim kapsamı değiştiği için tek bir başlangıç fiyatı ihtiyacınızı temsil etmeyebilir. Güncel fiyatı, kullanacağınız özelliklerle ve teslim kapsamıyla birlikte hesaplatın.

Fiyat almak için hangi bilgiler gerekli?

Lehim pastası katmanını içeren güncel tasarım dosyası, kart veya panel ölçüsü, baskı yüzü, çerçeve tercihi ve adet ile başlayın. Makine uyumundan emin değilseniz ekipmanınızın kabul ettiği dış ölçüyü önceden kontrol edin.

Kaynaklar

• Glodely — PCB ve stencil üretim kabiliyetleri — değerlerin okunduğu tarih: 7 Ekim 2026
• IPC-7525B — Stencil Design Guidelines (2011)
