PCB via türleri: geçişli, kör, gömülü ve via-in-pad

PCB via nedir, bileşen deliğinden farkı nedir?

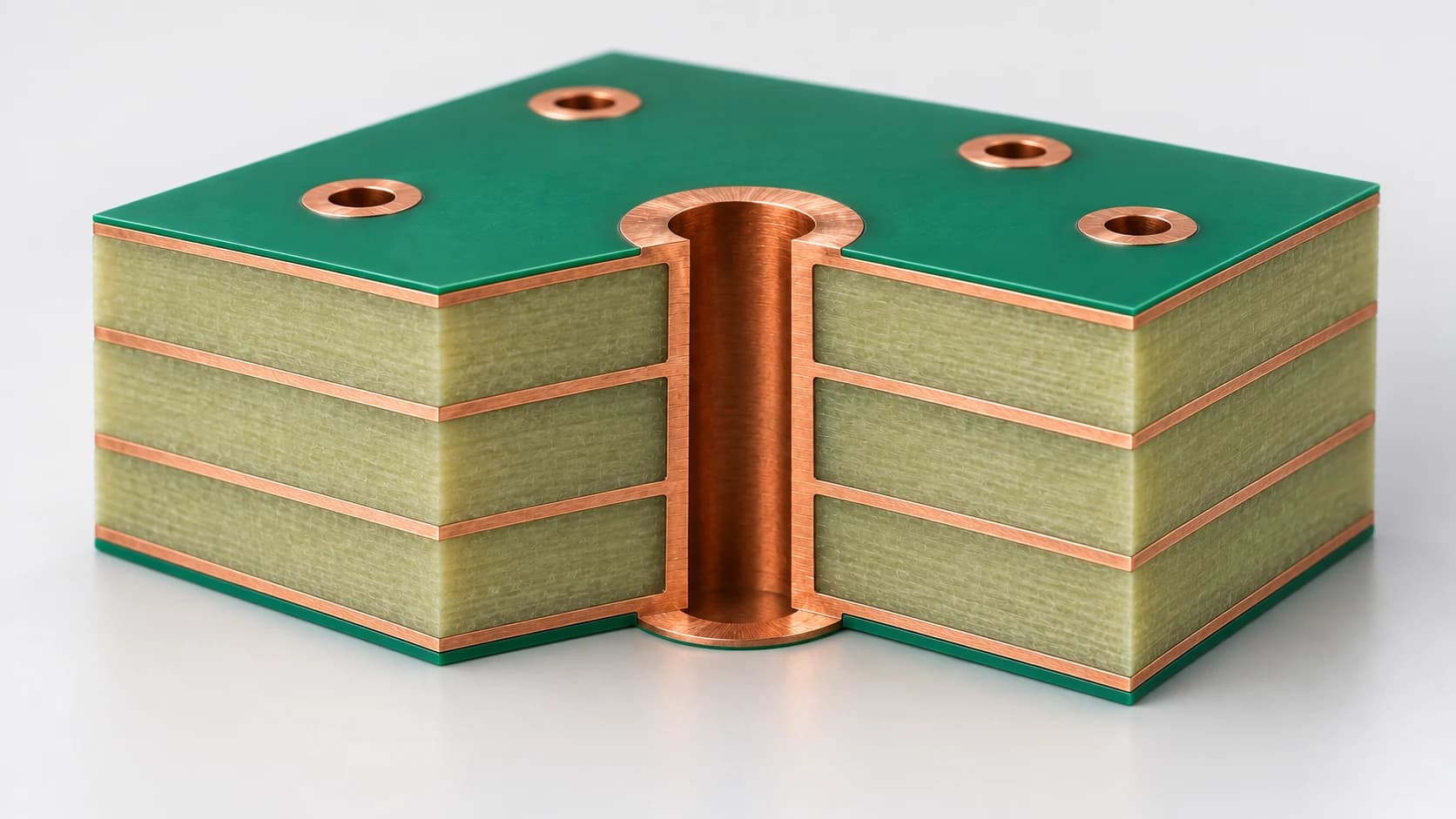

Bir sinyalin üst katmandan başka bir bakır katmanına geçmesi gerektiğinde via kullanılır. Delik duvarındaki iletken kaplama, katmanlar arasındaki elektriksel yolu oluşturur.

Bileşen bacağı için açılan metal kaplı delikte ise mekanik montaj ve lehimleme beklentisi bulunur. Delik çapı, bacak ölçüsü ve kabul edilen geçme birlikte değerlendirilir.

JLCPCB'nin via açıklaması da açık via ile bileşen pedini ayırır. Tasarımda bacak takılacak konumu uygun ped olarak tanımlayın. Lehim maskesi açıklığını, deliğin bitmiş ölçüsünü ve bakır halkayı bileşenin gereksinimine göre hazırlayın.

Test için erişilebilir bir nokta istiyorsanız bunu ayrıca planlayın. Test probunun temas alanı, erişim yönü ve çevresindeki bileşenler önemlidir. Rastgele açık bırakılmış küçük bir via, kullanışlı test noktasıyla aynı tasarım amacına sahip değildir.

Geçişli, kör ve gömülü via ne demektir?

Geçişli via, kartın üst yüzünden alt yüzüne uzanır. Fiziksel olarak geçtiği bütün bakır katmanlarına elektriksel olarak bağlanması gerekmez; bağlantı, o katmandaki bakır geometrisiyle belirlenir. Kullanılmayan katmanlardaki boşluklar da tasarımın parçasıdır.

Kör via, dış yüzlerden birini iç katmana bağlar ve karşı dış yüze ulaşmaz. Gömülü via ise iç katmanlar arasında bulunur; kartın dış yüzünde ağzı yoktur. PCBWay'in kör ve gömülü via açıklaması bu geometrik ayrımı gösterir.

Bu terimler deliğin hangi katmanları bağladığını anlatır. «Tented», «tıkalı» veya «dolgulu» ifadeleri ise via'nın yüzey ve delik işlemlerini tanımlar. Dolayısıyla bir via'yı açıklarken hem bağlantı yapısını hem yüzey işlemini belirtmek gerekir.

Yoğun yerleşimde önce kaçış yollarını ve katman ihtiyacını değerlendirin. Kör veya gömülü yapıyı yalnız daha gelişmiş göründüğü için seçmeyin. Katman çiftlerini ve üretim sırasını tasarım başlamadan netleştirmek, sonradan yeniden yönlendirme ihtiyacını azaltır.

Açık, örtülü ve tıkalı via arasındaki fark nedir?

Açık via, üzerinde lehim maskesi açıklığı bulunan yapıdır. Açık bakır alan yüzey kaplamasına katılır. Bu seçimi yaparken çevredeki lehimlenecek pedleri, olası lehim geçişini ve kullanım amacını birlikte değerlendirin.

Lehim maskesiyle örtülü via, «tented» adıyla da görülür. Via üzerindeki maske, yüzeyde koruma oluşturur. Bu işlem, deliğin tamamının dolgu malzemesiyle doldurulması anlamına gelmez; sipariş notunda «kapalı» kelimesiyle yetinmeyin.

Lehim maskesiyle tıkalı via işleminde delik içine lehim maskesi malzemesi uygulanır. Üzerine metal kapak yapılmış, düz ve lehimlenebilir bir ped elde etmekle aynı işlem değildir. JLCPCB'nin kaplama kılavuzu bu seçeneği epoksi dolgudan ayrı listeler.

Pratik seçim sorusu şudur: yalnız via üzerinde lehim maskesi mi istiyorsunuz, yoksa deliğin içi ve üst yüzeyi için özel bir yapı mı gerekiyor? Cevabı netleştirdikten sonra üretim seçeneğini işaretleyin ve aynı talebi Gerber verisiyle destekleyin.

Epoksi ve bakır pasta dolgulu via ne işe yarar?

Epoksi dolgulu ve kapaklı via'da delik, iletken olmayan reçineyle doldurulur; yüzey düzleştirilir ve üzerine bakır kaplama yapılır. Elektriksel bağlantıyı delik duvarındaki kaplama sağlar. Dolgunun iletken olmaması, via'nın katmanlar arası bağlantısını ortadan kaldırmaz.

Bakır pasta dolgulu ve kapaklı via'da ise metal içeren iletken dolgu kullanılır. Bu yapı, deliğin elektrolitik yöntemle tamamen saf bakırla doldurulmasıyla aynı değildir. Teknik notlarda dolgu yöntemini «bakır pasta» veya «elektrolitik bakır» olarak açıkça belirtin.

JLCPCB'nin via yüzey işlemleri rehberi, dolgu ve kapak seçeneklerini ayrı tanımlar. Seçimi yaparken hedefi yazın: ped yüzeyini düzleştirmek, lehimin deliğe kaçmasını önlemek veya ısı aktarımını değerlendirmek.

Yalnız dolgu adını değiştirerek kartın ısıl performansının bütünü çözülmez. Bakır alanlar, bağlantı geometrisi ve ısının karttan uzaklaşacağı yol da önemlidir. Gereken işlemi, bileşen yerleşimi ve test sonuçlarıyla birlikte kararlaştırın.

Via-in-pad için hangi işlem gerekir?

Via-in-pad, via'nın bir bileşenin lehim pedinin içine yerleştirilmesidir. Yerleşimde alan kazandırır; ancak açık delik lehimi içine çekebilir. Bu yüzden ped içindeki via'nın yüzey işlemi, ped dışında kalan sıradan sinyal via'sından farklı değerlendirilir.

JLCPCB'nin via doldurma rehberi, ped içinde kullanılacak via için doldurma, yüzey düzleştirme ve bakır kapak işlemlerini açıklar. Hedef, lehimlenecek yüzeyin sürekliliğini sağlamaktır. Üstüne yalnız lehim maskesi örtmek aynı sonucu vermez.

BGA pedindeki via ile geniş bir ısıl ped altında bulunan via dizisini de aynı alışkanlıkla hazırlamayın. Bileşen üreticisinin yerleşim ve lehimleme önerisini inceleyin. Gerekli dolgu işlemini ve etkilenen pedleri üretim notunda açıkça işaretleyin.

SMD stencil hazırlanacaksa, onaylanan PCB ped geometrisiyle pasta açıklıklarının aynı revizyona ait olması gerekir. Via işlemi değiştiğinde pasta katmanını da yeniden değerlendirin. Lehim miktarı ve açıklık düzeni, ilgili montaj süreciyle birlikte değerlendirilir.

Via delik ve ped ölçüsü nasıl seçilir?

Delik çapı ile bakır ped çapını ayrı değerler olarak okuyun. Küçük delik seçmeniz, etrafındaki bakır halkayı da istediğiniz kadar küçültebileceğiniz anlamına gelmez. Yakındaki izlerin boşluğu ve iç katman bağlantıları aynı kontrolde ele alınmalıdır.

Kontrol	Yayımlanan değer	Kullanım koşulu
Glodely minimum via delik/ped çapı	0,15 / 0,25 mm	FR-4 kabiliyet tablosundaki standart alt sınır
Glodely küçük via delik/ped çapı	0,10 / 0,20 mm	En fazla 1 mm kart; ENIG veya OSP
JLCPCB'nin tercih edilen minimum via deliği	0,20 mm	Tasarım alanı ve bağlantı gereksinimleri izin verdiğinde
JLCPCB tenting için önerilen delik	En fazla 0,40 mm	Lehim maskesiyle örtme; kılavuzdaki üst sınır 0,50 mm

Kaynaklar: Glodely üretim kabiliyetleri, JLCPCB kabiliyetleri ve via örtme kılavuzu. Erişim: 10 Ekim 2026.

Pratik başlangıç kuralı: yerleşim zorlamıyorsa, JLCPCB'nin önerisindeki gibi 0,20 mm via deliğini başlangıç değeri olarak değerlendirin. En küçük delik ve en küçük pedi her bağlantıya uygulamak yerine, sıkışık bölgeleri ayrı kuralla yönetin.

Via'nın bakır halkası için kullanılan kuralı bileşen deliklerine kopyalamayın. Parça bacağını taşıyan PTH pedinin gereksinimi farklıdır. Aynı dosyada via, bileşen deliği ve mekanik delik sınıflarını açıkça ayırmak kontrolü kolaylaştırır.

Via üzerindeki lehim maskesi Gerber'de nasıl kontrol edilir?

Önce bakır katmanını ve delik verisini birlikte açın. Sonra üst ve alt lehim maskesi katmanlarını sırayla gösterin. Via'nın hangi yüzünde açıklık bulunduğunu, siparişte amaçladığınız işlemle karşılaştırın.

JLCPCB'nin via tenting ayarları açıklaması, sipariş seçeneğinin doğru Gerber hazırlığının yerine geçmediğini vurgular. Tasarım ekranında yapılan bir ayarın dışa aktarılan dosyaya gerçekten işlendiğini kontrol edin.

Özellikle üstü açık, altı örtülü gibi farklı yüz uygulamalarında iki tarafı ayrı inceleyin. Seçilen via grubunun tamamına aynı kuralın uygulanıp uygulanmadığına bakın. Tek bir örneği kontrol etmek, kart üzerindeki farklı kuralları gözden kaçırabilir.

Gerber ve delik dosyalarını son revizyondan birlikte çıkarın. Dosya setinin içeriği için Gerber, BOM ve CPL rehberini kullanabilirsiniz. Dolgu istenen via grubunu ayrıca işaretlemek, üretim notunun kolay anlaşılmasını sağlar.

Dosya incelemesinde bir düzenleme önerildiyse, etkilenen via grubunu son çıktıda yeniden kontrol edin. Kabul edilen değişikliği yalnız mesajlarda bırakmayın; onaylı arşivle birlikte saklayın. Yeniden siparişte hangi deliklere hangi işlemin uygulandığını bu kayıt üzerinden takip edin.

Kart revizyonu değiştiğinde eski işaretli görseli de yenileyin. Via konumu değişmiş bir tasarımın yanında önceki görüntünün bulunması, doğru işlemin yanlış alana uygulanması riskini yaratır. Açıklama belgesi ve üretim verisi aynı tasarımı göstermelidir.

Glodely'de hangi via seçenekleri bulunuyor?

Glodely yapılandırıcısında «Via kapatma işlemi» alanından seçim yapabilirsiniz. Liste, kart özelliklerine göre şu seçenekleri gösterebilir:

• Lehim maskesiyle örtülü via
• Açık via
• Lehim maskesiyle tıkalı via
• Epoksi dolgulu ve kapaklı via
• Bakır pasta dolgulu ve kapaklı via

Görünen ve seçilebilen işlemler kartın katman ve üretim tercihlerine göre değişir. Yapılandırıcıda HDI malzeme seçeneği ve «1 adım» HDI seviyesi de bulunur. Gereken kör/gömülü via bağlantısı veya ped içi yapı seçeneklerle açıkça karşılanmıyorsa siparişten önce Glodely destek ile görüşün.

Gerber'deki maske açıklıklarını ve delik verisini, yapılandırıcıda seçtiğiniz via işlemiyle karşılaştırın. Dosyanızın katman yapısıyla siparişteki malzeme ve katman seçiminin aynı tasarımı gösterdiğini kontrol edin.

Glodely, Türkiye'deki mühendislere PCB ve SMD stencil'i KDV ve gümrük dahil TL fiyatla, Türkiye'den faturalandırarak teslim eden, Ankara merkezli Gloyd Teknoloji A.Ş.'nin platformudur. Dosyalarınız hazır olduğunda PCB yapılandırıcısında uygun via seçeneğiyle ilerleyebilirsiniz. Dosya incelemesi ve kapsam onayı ödeme öncesinde tamamlanır. Türkiye içi kargo ödeme adımında ayrıca eklenir.

Glodely bağımsız bir e-tedarik platformudur; hiçbir üreticinin bayisi ya da temsilcisi değildir. Yazılarda geçen marka adları sahiplerine aittir.

Sık sorulan sorular

Tented via tamamen dolu mudur?

Hayır. Tented, via üzerinde lehim maskesi bulunmasını anlatır. Tam dolgu ve bakır kapak, ayrı üretim işlemleridir.

Epoksi ile dolan via elektriği nasıl iletir?

Katmanlar arasındaki bağlantıyı delik duvarındaki metal kaplama sağlar. İletken olmayan epoksi, deliğin içini doldurur; bakır kapak üst yüzeyi tamamlar.

Via-in-pad ile kör via aynı şey mi?

Hayır. Via-in-pad, via'nın bileşen pedindeki konumunu anlatır. Kör via ise dış yüzle iç katman arasındaki bağlantı yapısını tanımlar.

En küçük via'yı seçmek PCB'yi iyileştirir mi?

Küçük via, sıkışık yerleşimde alan kazandırır. Seçimi katman yapısı, akım yolu, ped geometrisi ve üretim kurallarıyla birlikte yapın; boş alan varken tüm kartı alt sınıra zorlamayın.
